Tủ điện là gì ? Các dạng tủ điện công nghiệp và dân dụng thường gặp

Tủ điện được xem là một bộ phận rất quan trọng trong đời sống và các dự án điện dân dụng hay công nghiệp. Vậy Tủ điện là gì ? Các dạng tủ điện công nghiệp và dân dụng thường gặp là những loại nào ? Mua vỏ tủ điện ở đâu? Hãy cùng Vỏ tủ điện T&R   tìm hiểu trong bài viết dưới đây.

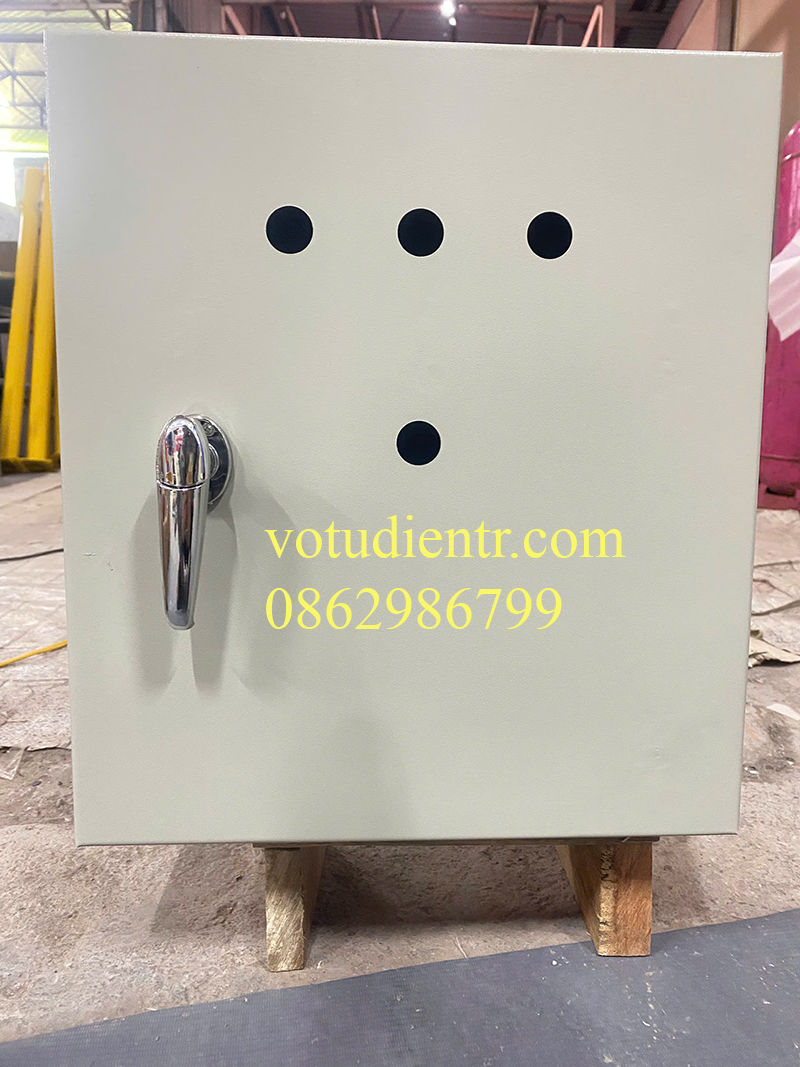

Tủ điện là gì?

Tủ điện là nơi dùng để chứa/đựng các thiết bị đầu nối/bảng thiết bị điện như công tắc,đèn báo, cầu giao, biến dòng, đồng hồ, relay, contactor, MCCB, MCB,… Trong cuộc sống chúng ta có thể nhìn thấy tủ điện ở mọi nơi như trong nhà, ngoài đường, tuy nhiên thường thấy nhất là ở trong các nhà máy hoặc ở cạnh các thiết bị máy móc,các hệ thống điều khiển. Vỏ tủ điện công nghiệp hay dân dụng thì thường được thiết kế có hình chữ nhật hoặc vuông, tùy theo vị trí  lắp đặt và mục đích sử dụng mà nó có kích thước và chức năng khác nhau.

Chức năng của tủ điện trong hệ thống mạng điện :

Tủ điện có chức năng chính dùng để làm nơi chứa và bảo vệ cho các thiết bị đóng cắt và thiết bị điều khiển. Đồng thời là nơi thi công đấu nối, phân phối điện cho nhà công xưởng, nhà máy, đảm bảo cách ly những thiết bị mang điện với người vận hành điện trong quá trình sử dụng.

Bên cạnh đó, tủ điện còn giúp hệ thống điện có tính đảm bảo và độ tin cậy cao.

Những thiết bị, linh kiện thường được lắp đặt bên trong tủ điện :

Nút nhấn: hầu hết các loại tủ điện đều có nút nhấn, các thiết bị này thường được thiết kế, lắp đặt ở mặt cánh trước của tủ điện để dễ dàng cho việc sử dụng và vận hành. Với xu hướng hiện nay, các dạng nút nhấn cơ hiện nay được chuyển thành nút nhấn cảm ứng hoặc nút nhấn thể hiện trên màn hình điều khiển.

Nút dừng khẩn cấp: Thiết bị này giúp đóng cắt toàn bộ điện mạch điện trong trường hợp hệ thống điện gặp phải sự cố.

Relay trung gian: relay điện từ với các bộ phận như tiếp điểm chung, tiếp điểm thường mở, tiếp điểm thường đóng, mạch từ, cuộn dây, nguồn nuôi relay, lò xo,… Bộ phận relay điện từ trong tủ điện công nghiệp được dùng trong hệ thống điều khiển có tiếp điểm.

Khởi động từ (contactor): Thiết bị này được sử dụng để điều khiển hoặc đóng cắt động cơ, máy sản xuất trong công nghiệp và điện dân dụng. Contactor này được cấu tạo từ 2 điểm và được sử dụng để đóng mở cầu dao hay chuyển mạch. Tùy thuộc vào mục đích của người sử dụng mà có thể lựa chọn loại công tắc đơn hoặc công tắc đa chức năng.

Aptomat: Thiết bị này là một loại thiết bị bảo vệ đa năng, đóng vai trò bảo vệ sự cố quá tải dòng điện, ngắn mạch hay dòng điện dò. Trên thực tế thì aptomat  chủ yếu có tác dụng dùng để bảo vệ sự cố quá tải hoặc ngắn mạch cho các động cơ, thiết bị điện. Hiện nay trên thị trường, aptomat là thiết bị đang dần thay thế cho cầu chì, cầu dao bởi nó có thể giúp vận hành tủ điện tốt hơn.

Lưới lọc bụi và quạt tản nhiệt: Thiết bị giúp làm mát, tránh bụi cho các linh kiện bên trong tủ điện công nghiệp.

Ngoài ra còn một số thiết bị điện khác trong tủ điện công nghiệp như: Biến dòng, chống sét van, bộ điều khiển,…

Các dạng tủ điện công nghiệp và dân dụng thường gặp:

Tủ điện thường được chia thành 2 loại chính. Loại tủ điện được sử dụng tại các hộ gia đình đó là tủ điện dân dụng và loại tủ điện được sử dụng tại các tòa nhà, khu công nghiệp tủ đó là  tủ điện công nghiệp. Trong mỗi dòng tủ thì đều có những loại tủ phổ biến, có thể kể đến như sau.

Tủ điện dân dụng:

Tủ điện dân dụng được sử dụng ở trong những hộ nhà dân, nhà máy cũng như các công trình xây dựng dân dụng, thương mại. Gồm có các loại tủ điện như:

Tủ điện âm tường

Tủ điện âm tường thường được thiết kế nhỏ gọn, có độ thẩm mỹ cao, được sử dụng chủ yếu trong nhà ở, căn hộ chung cư, văn phòng… Và thường được lắp đặt tại vị trí hành lang, trong văn phòng, chân cầu thang hoặc khu vực gần cửa ra vào,…

Đây là thiết bị dùng để chứa các thiết bị điện, MCCB, contactor hoặc cầu dao,… trong các hệ thống điện dân dụng.

Tủ điện công tơ

Tủ điện công cơ được sử dụng trong các công trình khu đô thi, mạng điện hạ thế, lắp đặt tại các phòng kỹ thuật điện của các tòa nhà, các cụm thiết bị trong nhà máy, xí nghiệp. Có chức năng đo đếm điện năng tiêu thụ . Tủ điện công tơ được thiết kế tùy theo phụ tải mà khách hàng yêu cầu

Tủ điều khiên bơm

Tủ điều khiển bơm một thiết bị điều khiển máy bơm nước, có khả năng tự động đóng ngắt, cảnh báo mọi sự cố không an toàn sắp xảy ra như nguồn điện không ổn định, hết nước,…

Tủ điện bơm có các loại phổ biến như: tủ điều khiển máy bơm nước 1 pha dùng cho gia đình, tủ điều khiển bơm PCCC, tủ điều khiển máy bơm 3 pha,..

Các dạng tủ điện công nghiệp :

Một số dạng tủ điện công nghiệp phổ biến thường gặp đó là:

Tủ điện phân phối chính – MSB

Tủ điện tổng MSB  là loại tủ điện được lắp đặt gần các trạm hạ thế , chức năng chính của tủ MSB là đóng cắt, bảo vệ an toàn cho các thiết bị đóng cắt điện và thiết bị điều khiển. Dòng điện định mức từ 600A – 6300A.

Tủ tổng MSB được thiết kế với dạng nhiều ngăn, mỗi ngăn lại có  thiết kế với một chức năng riêng biệt như: ngăn chứa ACB tổng, ngăn chứa các MCCB đầu ra tải, ngăn chứa tụ bù, ngăn chứa  ATS, giám sát từ xa thông qua GPS…

Tủ tổng MSB được thiết kế để sử dụng, vân hành trong nhà để có thể phân phối tải cho các phụ tải công suất lớn với ưu điểm được thiết kế theo kiểu module được đặt liền sát nhau tạo thành một hệ thống điện phân phối bao gồm ngăn đầu vào, ngăn phân đoạn và ngăn lộ ra.

Vỏ tủ điện được chế tạo từ thép CT3 và được sơn tĩnh điện. Các bộ phận khác khác như cánh tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong quá trình vận hành và lắp đặt bảo trì bảo dưỡng.

Tủ điện chuyển mạch – ATS

Tủ điện ATS được lắp đặt ở những chỗ có phụ tải đòi hỏi phải cấp điện liên tục và thường xuyên, để cấp điện cho tải khi có sự cố ở phía nguồn thường dùng là nguồn dự phòng máy phát điện. Trong trường hợp tủ ATS có chức năng phải tự động chuyển đổi nguồn cung cấp từ lưới sang nguồn dự phòng để cấp điện trở cho tải hoạt động.

Tủ điện điều khiển – MCC

Tủ điện điều khiển MCC hay còn được gọi là tủ điện điều khiển động cơ (dùng để điều khiển và bảo vệ các động cơ, máy bơm.. có công suất lớn).

Một số hình thức khởi động, điều khiển tùy vào loại động cơ và yêu cầu của khách hàng (khởi động trực tiếp, khởi động sao tam giác, khởi động mềm, biến tần…).

Tủ điều khiển động cơ thể bao gồm các thành phần chính như bộ điều khiển trung tâm PLC, các thiết bị điện đóng cắt như MCCB/MCB, Contactor, Relay, Timer, Biến tần, khởi động mềm (Soft Starter), hay bộ khởi động sao – tam giác.

Tủ điều khiển PLC

Tủ điện điều khiển PLC là loại tủ mà bên trong của nó có chứa bộ điều khiển lập trình. Tủ PLC được lập trình dựa vào phần mềm của nó và có thể điều khiển, vận hành các cơ cấu chấp hành một cách auto. Loại tủ PLC thường được sử dụng để điều khiển cho các máy móc, hệ thống, dây chuyền sản xuất trong các khu công nghiệp mà cần tuân theo yêu cầu của quy trình nhất định nào đó. Nhân viên điều hành, giám sát hệ thống đó sẽ thông qua màn hình điều khiển cảm ứng HMI hoặc PC, có thể vận hành tại chỗ hoặc từ xa.

Tủ RMU

Tủ RMU được thiết kế theo cấu trúc metal enclosed, cách điện khí SF6 sử dụng cho hệ thống phân phối trung thế tới 36kV 630A.

Chủng loại tủ này được thiết kế hoàn toàn kín với tất cả các phần tử đóng cắt mang điện nằm trong bình khí SF6 được làm bằng thép không gỉ. Chính nhờ những ưu điểm này mà tạo ra sản phẩm cực kì an toàn cho người vận hành nó. Khả năng chống ẩm mốc, bụi bẩn từ môi trường cực kỳ tốt.

Tủ RMU được đấu nối bởi các ngăn cáp đến và đi sử dung cầu dao cách ly và ngăn cáp ra khoang máy biến áp sử dụng cầu dao phụ tải kết hợp cầu chì bảo vệ.

Tủ điện PCCC

Phòng cháy chữa cháy là một vấn đề vô cùng quan trọng trong bất kỳ mọi lĩnh vực, mọi địa điểm từ kinh doanh, trường học, bệnh viện hay thậm chí là hộ gia đình. Nguy cơ từ các yếu tố cháy nổ có thể xảy đến bất kỳ lúc nào nếu không có sự phòng chánh, chuẩn bị ngăn chặn cẩn thận. Tủ điện PCCC ra đời đã giúp ích cho hệ thống thông báo, bảo vệ phòng cháy chữa cháy ngày một an toàn hơn và chuyên nghiệp hơn.

Nguyên lý hoạt động của tủ điện PCCC: Tủ điện phòng cháy chữa cháy luôn được đặt ở chế độ tự động, hoạt động theo một quy trình nhất định. Bươc đầu, tủ sẽ tự động khởi động bơm bù áp nếu như hệ thống phòng cháy chữa cháy bị rò rỉ nguồn nước. Bước hai, khi có cháy, khi mở vòi cứu hỏa, tủ điện PCCC sẽ tự động vận hành bơm điện. Bước ba, tủ điện sẽ tự động vận hành bơm xăng, nhiên liệu cần thiết mỗi khi có sự cố cháy, mở vòi cứu hỏa, mất điện. Bước cuối, tủ điện PCCC có chức năng tự động sạc và thông báo tình trạng ắc quy hiện tại cho người vận hành.

Tủ điều khiển chiếu sáng

Tủ điều khiển chiếu sáng dùng cho các hệ thống điều khiển đèn chiếu sáng trong các khu vực công cộng, nhà xưởng, khu công nhiệp như: khu đô thị, đường phố, khu công nghiệp, bãi để xe, cầu… hay trong các khu trung tâm thương mại, tào nhà văn phòng, chung cư, nhà thi đấu, trường học, sân bay,…

Tủ tụ bù

Tủ tự bù (Capacitor cabinet) dùng rộng rãi trong các hệ thông điện của các  phân xưởng các dây chuyền sản xuất, các phụ tải tại các tòa nhà lớn,.. với công suất bù lên đến 600kVAR.

Tủ rack

Tủ rack hay còn gọi là tủ server, tủ mạng, khác với những chiếc tủ điện hay tủ PCCC bình thường sử dụng trong gia đình, tủ rack (tủ mạng) là tủ có thiết kế chuyên dụng dùng để chứa các thiết bị mạng như: Router , Switch, Server… không chỉ là để có thể chứa những thiết bị đó chúng còn có chức năng bảo vệ các thiết bị này khỏi các tác động từ môi trường bên ngoài.

Tủ rack (tủ mạng) được gia công từ 2 loại chất liệu chính là nhôm hoặc thép tấm, độ dày của chiếc tủ thường từ 1,2mm – 1,5mm với những chiếc tủ đạt chuẩn, còn với những chiếc tủ nhỏ hơn thi độ dày tôn chỉ từ 0,8mm – 1,0mm.
